透镜中心厚度测量仪ZY-LCTG4000

一、仪器简介

在光学领域，透镜的三项基本参数是中心厚度、折射率和曲率半径，其中透镜中心厚度加工的误差是影响光学系统成像的重要因素。例如在航空、航天等高精度光学系统产品中，对透镜的公差有着严格的要求，透镜的光轴偏角、径向偏移和轴向间隙需要根据镜头中透镜的中心厚度来进行精确计算；因此光学透镜中心厚度测量是一项重要的参数。

透镜中心厚度检测是透镜生产中的一个重要环节，传统的方法是采用接触式测量法，这种测量方式精度低、耗时长、容易划伤透镜并且无法实现实时在线测量。而另外一种非接触式测量方式采用光学原理（色差共焦原理）可以避免上面的问题，其检测结果更为精确可靠。

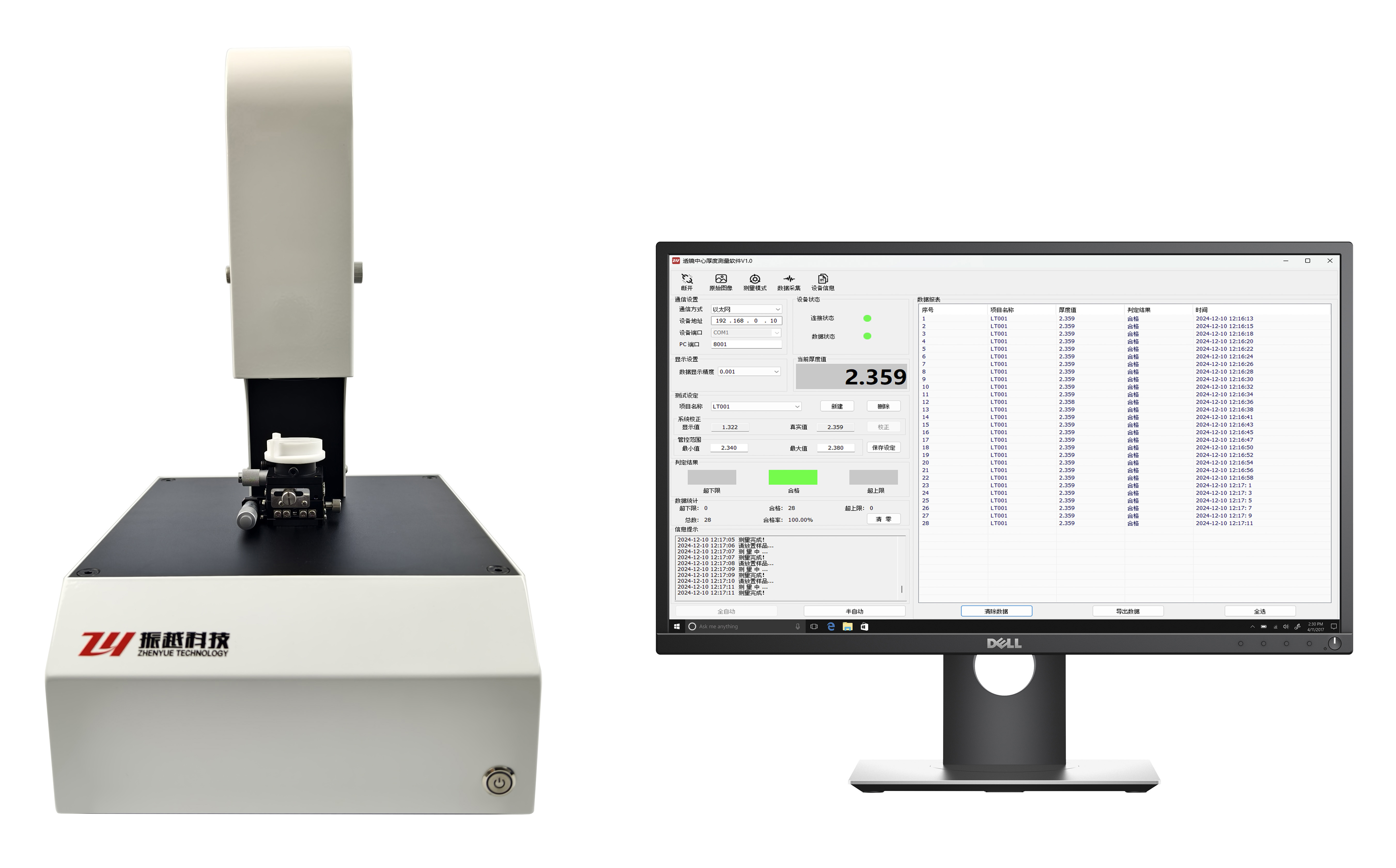

ZY-LCTG4000透镜中心厚度测量仪是一款利用光学原理对光学透镜中心厚度进行非接触式测量的检测仪器。该仪器的主要特点是不接触镜片表面进行测量，杜绝动作划伤镜片；同时测量速度快，检测精度高，在1秒内实现高精度、高稳定性、高重复性测量。

ZY-LCTG4000透镜中心厚度测量仪主要由光谱仪、光源和光学探头组成；光源通过多模光纤进入光学探头，光学探头将不同波长的光聚焦到透镜上不同距离处形成色散，同时在透镜上下表面不同波长的光形成自垂直产生反射光谱信号进入光学探头传输进入光谱仪获得不同波长的离焦量，然后通过软件算法计算得到透镜的中心厚度。

二、仪器特点

1）光学非接触式测量，杜绝被测物表面的损伤；

2）测量精度优于±1um，重复精度±0.1um；

3）最大可测量厚度4mm（可扩展）；

4）检测速度快，检测响应时间1秒以内，测量数据即时呈现；

5）方便快捷的数据校正功能，实现不同材质产品测量的快速切换；

6）便捷的项目设定、保存及调用功能；

7）可设定管控范围，测量结果实时判定及测量数据实时记录；

8）实时统计功能，便于随时了解生产良率，进行品质管控；

9）人性化治具设计，光学对中、取放样品快捷便利；

10）自动生成数据报告。

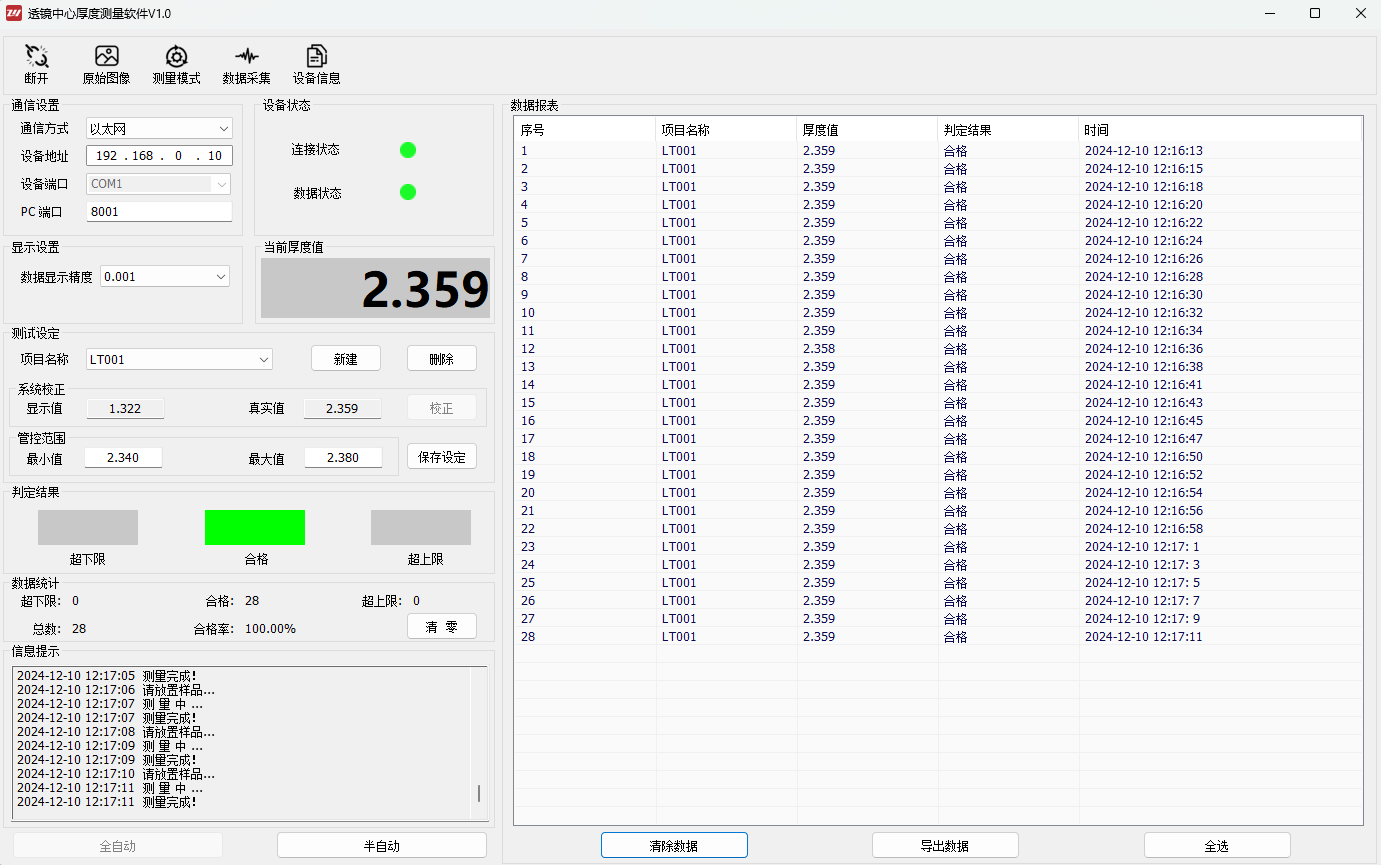

三、软件界面

四、仪器参数
