光谱共焦位移传感器测量光伏板硅片栅线厚度方法

引言

上篇介绍了太阳能光伏硅片厚度的测量方法，本次介绍硅片栅线的厚度测量方法。我们还用振越科技TS-C系列光谱共焦传感器和CCS控制器，TS-C系列光谱共焦位移传感器能够实现0.025 µm的重复精度，±0.02% of F.S.的线性精度，10kHz的测量速度，以及±60°的测量角度，能够适应镜面、透明、半透明、膜层、金属粗糙面、多层玻璃等材料表面，支持485、USB、以太网、模拟量的数据传输接口。

1、光伏板硅片栅线厚度测量方法

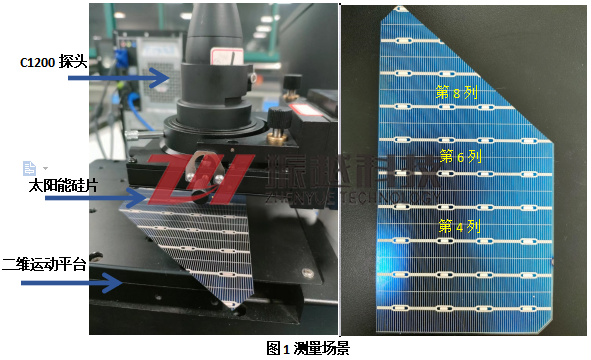

我们主要测量太阳能光伏板硅片删线的厚度，所以我们这次用单探头在二维运动平台上进行扫描测量。栅线测量方法：首先我们将需要扫描测量的硅片选择三个区域进行标记如图1，用光谱共焦C1200单探头单侧测量，栅线厚度是栅线高度-基底的高度差。二维运动平台扫描测量（由于栅线不是一个平整面，自身有一定的曲率，对测量区域的选择随机性影响较大）

扫描过程中得到栅线的轮廓图，栅线厚度=栅线高度与硅片基底的高度差如图2。

2、测量数据结果

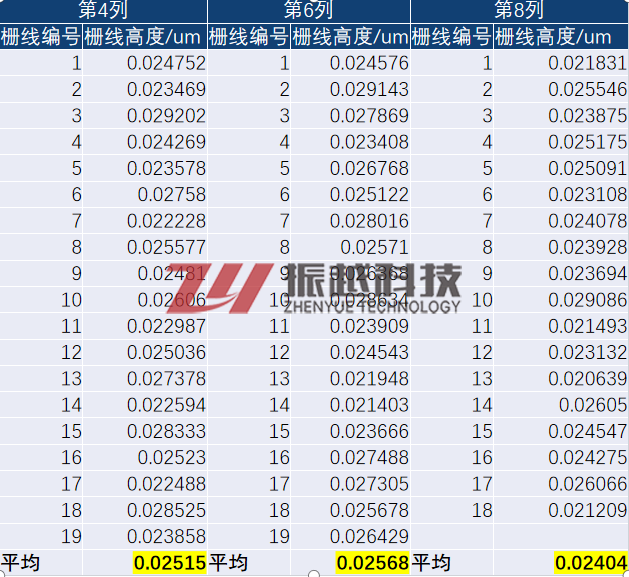

如下图所示测量结果数据对比最大误差区间为0.001μm左右。
