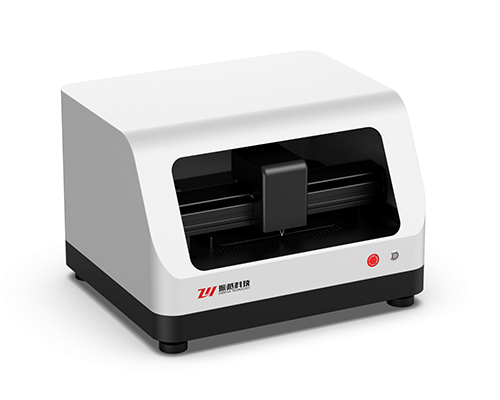

一、 设备概述
本设备为玻璃厚度自动测量系统，采用光谱共焦位移传感器和高精度运动平台，实现玻璃厚度的非接触式、高精度、自动化测量。系统可广泛应用于手机玻璃、平板玻璃、光学玻璃、光伏玻璃、触摸屏玻璃等各类玻璃产品的厚度测量。该测量系统极大程度提高了玻璃厚度测量的准确性和效率。
二、设备特点
1）非接触测量：采用光谱共焦位移传感器，避免对玻璃表面造成损伤
2）高精度测量：测量精度可达亚微米级别
3）自动化测量：采用高精度运动平台，实现自动定位和多点测量，提高测量效率
4）操作简便：配备专用测量软件，界面友好，操作简单，易于上手
5）使用方便：可预设程序，随时调用
6）测量模式：单工位/双工位两种模式可选
7）可视化数据判定功能：直观了解样品厚度情况
8）数据存储与分析：测量数据可自动保存，并支持导出和分析，方便用户进行质量追溯和分析
三、技术参数
型号 | ATMS1200 | ATMS2600 |
测量原理 | 光谱共焦位移传感测量技术 | |
测量范围 | 0.06mm ~ 1.2mm | 0.13mm ~ 2.6mm |
线性误差 | ±0.3um | |
重复精度 | 30nm | 50nm |
光斑大小 | Φ9.5um | Φ9um |
测量角度 | ±32° | ±31° |
工作距离 | 20mm | 15mm |
测量点数 | 最多可设定100个测量点 | |
最大可测样品尺寸 | 320*240mm | |
运动平台定位精度 | ±0.02mm | |
数据显示精度 | 0.1mm/0.01mm/0.001mm/0.0001mm | |
通讯接口 | USB | |
软件功能 | 实时数据、自动判定、数据报表 | |
工作环境 | 温度0~50℃，湿度20~85% RH（无冷凝） | |
工作电源 | AC 220V±10%，50/60Hz | |
外形尺寸 | 450mm(H)×650mm(W)×550mm(D) | |
重量 | 约80kg | |

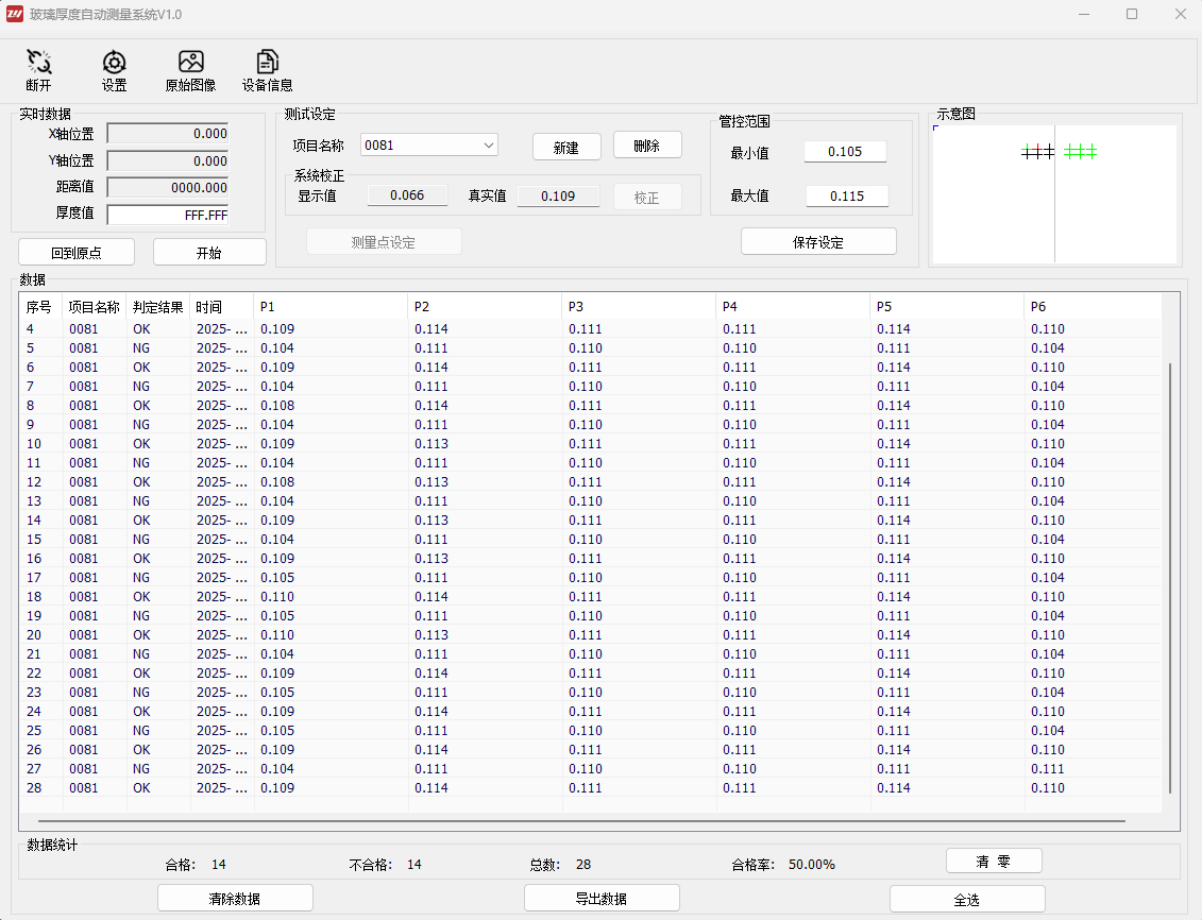

四、软件界面
